土工膜是各大工程中常用的材料，在施工時，往往會使用焊接或者粘合的方式來搭接它，那么，它在粘合時應該怎么施工呢？

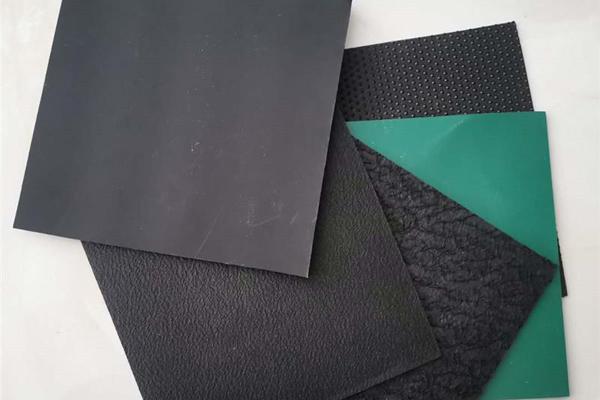

一、材料準備與基礎處理

1、材料質(zhì)量把控

施工前要嚴格檢查土工膜的外觀，確保無孔洞、裂紋或破損，還要驗證它的化學穩(wěn)定性、耐老化性及機械強度是否符合設計要求。

2、基礎面處理

施工區(qū)域要平整、干燥，清除石塊、尖銳物等可能刺破土工膜的隱患。一些凹凸不平的地面，要用沙土或細石粉找平，這樣才能確保土工膜與基礎面緊密貼合。比如，在垃圾填埋場施工中，基礎面垂直深度25mm內(nèi)不能有樹根、瓦礫等雜物，還要用輪壓實機去除車印、腳印。

二、粘合施工工藝

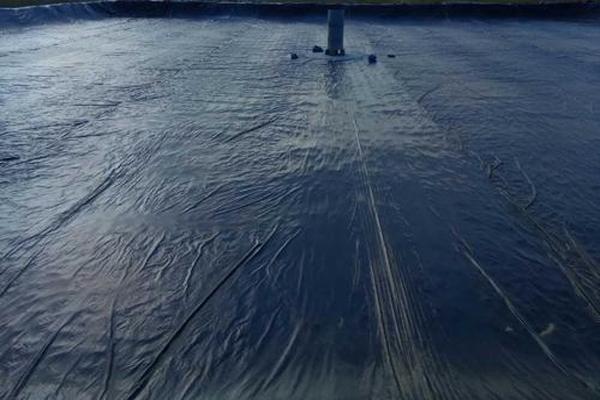

1、鋪設與定位

土工膜要沿一定方向鋪設，不能有褶皺，也不能扭曲，邊緣要預留10-15cm的搭接寬度。鋪設時，施工人員要穿軟底鞋，防止踩破膜體。像拐角、管道周圍等特殊部位，要裁剪成合適形狀，確保貼合緊密。比如，在管道周圍可用密封材料填充，增強防滲效果。

2、粘合方法選擇

（1）熱熔焊接：適用于直線長縫，通過雙軌熱熔焊機加熱接縫處，讓膜體熔化后壓合，形成與原材料性能一致的焊縫。焊接時要控制溫度（180-220℃）、速度和壓力，才能確保焊縫平整無虛焊。

（2）膠粘接法：適用于小面積或特殊部位，采用專用膠粘劑均勻涂布后壓緊。膠粘劑粘接時間會受氣溫影響，所以，要在5-15分鐘內(nèi)完成拼接。

（3）冷粘結法：把粘結劑涂布在接邊部分后壓緊，施工簡便但抗剪強度和抗老化能力較弱，適用于臨時或小型工程。

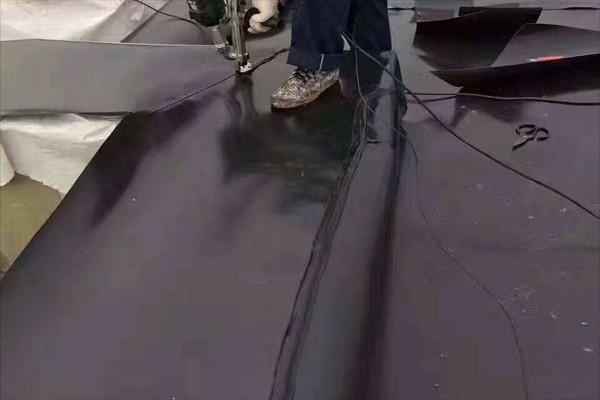

3、焊接工藝要點

焊接前要清理接縫處塵土、油漬，要確保干燥無雜質(zhì)。焊接時可以使用“試焊-正式焊”流程，每日開工前先試焊0.9mm×0.3mm試樣，合格后再調(diào)整參數(shù)正式施工。焊接完成后，要用砂袋壓住膜體防止風動，并及時清除焊縫處擠壓出的熔融料。

三、質(zhì)量檢驗與防護

1、焊縫質(zhì)量檢測

使用目測、充氣檢測及破壞試驗三步法：

（1）目測檢查焊縫平整度、氣泡等；

（2）充氣檢測以0.25Mpa壓力保持2分鐘不漏氣；

（3）破壞試驗通過拉力測試驗證焊縫強度。

2、成品防護與維護

施工完成后要鋪設砂層或土工布保護層，要避免陽光直射，否則會加速老化。在后續(xù)施工中禁止機械直接碾壓膜體，還要定期檢查修復破損部位。比如，在礦業(yè)工程中，要每30天完成上層覆蓋，防止膜體裸露。
