防滲膜是常用的防水、防滲材料，可以用在水利工程、垃圾填埋場(chǎng)、隧道工程及地下建筑等工程中。今天小編來聊一聊它怎么進(jìn)行熱焊接呢？

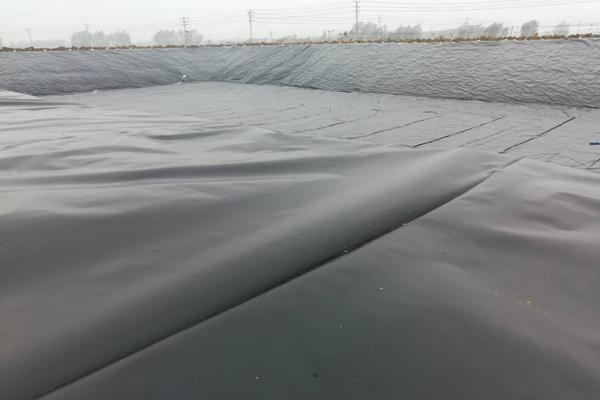

一、熱焊接前的準(zhǔn)備工作

1、場(chǎng)地與基面處理

在進(jìn)行防滲膜熱焊接前，要確保場(chǎng)地邊坡和場(chǎng)底平整、無開裂、無尖銳物及雜物。邊坡坡度、坡高、錨固溝尺寸等都要達(dá)到設(shè)計(jì)要求?；嬉稍铩簩?shí)、平整，無裂痕、無明顯尖突、無泥濘和凹陷，垂直深度25mm內(nèi)不應(yīng)有樹根、瓦礫等雜物?；娴年庩柦翘幰獔A滑過渡，柱根部要做成圓弧狀，以確保焊接質(zhì)量。

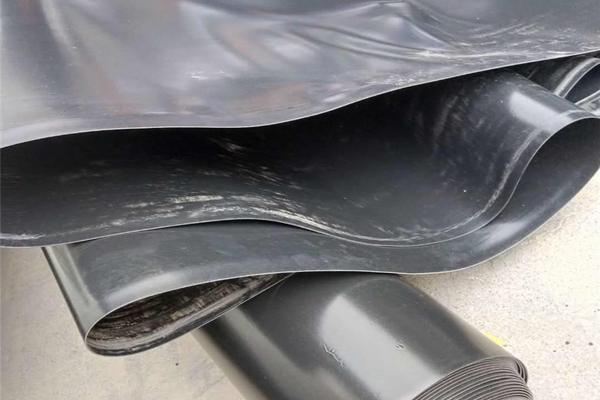

2、材料選擇與檢查

選擇合適的HDPE（高密度聚乙烯）防滲膜非常重要。邊坡一般要采用粗糙面HDPE膜以增加膜的穩(wěn)定性，場(chǎng)底則可根據(jù)坡度大小選擇粗糙面或光面HDPE膜。所選材料要經(jīng)專業(yè)機(jī)構(gòu)檢測(cè)，確保它的各項(xiàng)性能滿足工程設(shè)計(jì)要求。還要對(duì)防滲膜外觀質(zhì)量進(jìn)行開包檢查，記錄并修補(bǔ)已發(fā)現(xiàn)的機(jī)械損傷、孔洞、折損等缺陷。

3、設(shè)備準(zhǔn)備

施工現(xiàn)場(chǎng)要配備足夠的焊接設(shè)備，如雙軌熱熔焊機(jī)、單軌擠壓式焊機(jī)等，還要確保設(shè)備處于良好狀態(tài)。還要準(zhǔn)備拉力機(jī)、氣壓表等檢測(cè)工具，以便進(jìn)行焊縫質(zhì)量的現(xiàn)場(chǎng)檢測(cè)。

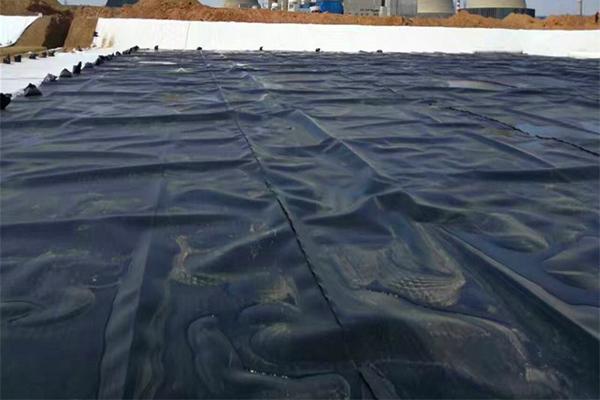

二、熱焊接工藝

1、熱熔焊接原理

熱熔焊接是HDPE防滲膜的主要焊接方式，它的基本原理是通過電熱楔給搭接的兩層材料加熱，再經(jīng)滾輪壓合，使兩層材料熔融結(jié)合成一體。調(diào)節(jié)焊接機(jī)的溫度、速度和壓力等參數(shù)，這樣才能適應(yīng)不同厚度和現(xiàn)場(chǎng)環(huán)境的材料。

2、焊接步驟

（1）調(diào)節(jié)參數(shù)：根據(jù)材料厚度和現(xiàn)場(chǎng)環(huán)境，調(diào)節(jié)焊接機(jī)的溫度、速度和壓力等參數(shù)。

（2）試焊：正式焊接前，要進(jìn)行試焊工作，試焊試樣寬度不小于10cm，還要進(jìn)行剝離和剪切試驗(yàn)，確保焊接質(zhì)量。

（3）清潔表面：焊接前，必須徹底清潔土工膜表面，確保無油污、灰塵等雜物。

（4）焊接操作：把相鄰兩塊土工膜按要求搭接，啟動(dòng)焊機(jī)進(jìn)行焊接。焊接過程中，要隨時(shí)注意焊機(jī)的運(yùn)行情況，并根據(jù)實(shí)際情況微調(diào)參數(shù)。

（5）焊縫檢查：焊接完成后，要對(duì)焊縫進(jìn)行外觀檢查，確保焊縫整齊、美觀，無滑焊、跳焊現(xiàn)象。還要采用充氣法對(duì)焊縫進(jìn)行密封性檢測(cè)，確保焊縫的密封性。

三、質(zhì)量控制與注意事項(xiàng)

1、焊接質(zhì)量控制

（1）焊縫要求整齊、美觀，不得有滑焊、跳焊現(xiàn)象。

（2）焊縫的密封性檢測(cè)要達(dá)到規(guī)范要求，確保無漏氣現(xiàn)象。

（3）對(duì)于關(guān)鍵部位的焊縫，可采用破壞性試驗(yàn)進(jìn)行進(jìn)一步檢測(cè)，驗(yàn)證焊縫的聯(lián)結(jié)強(qiáng)度。

2、注意事項(xiàng)

（1）焊接作業(yè)要在5℃至40℃的溫度范圍內(nèi)進(jìn)行。低于5℃時(shí)，要對(duì)焊接部位進(jìn)行預(yù)熱處理；高于40℃時(shí)，要提供同等焊接質(zhì)量的書面說明并經(jīng)監(jiān)理工程師確認(rèn)。

（2）鋪設(shè)時(shí)，要預(yù)留出溫度變化引起的伸縮變形量，避免焊接后出現(xiàn)應(yīng)力集中。

（3）施工人員要穿戴好勞保用品，確保施工安全。還要做好現(xiàn)場(chǎng)防火措施，防止焊接過程中發(fā)生火災(zāi)事故。
