zixun
山東茂隆新材料科技有限公司 2024-09-23 1996

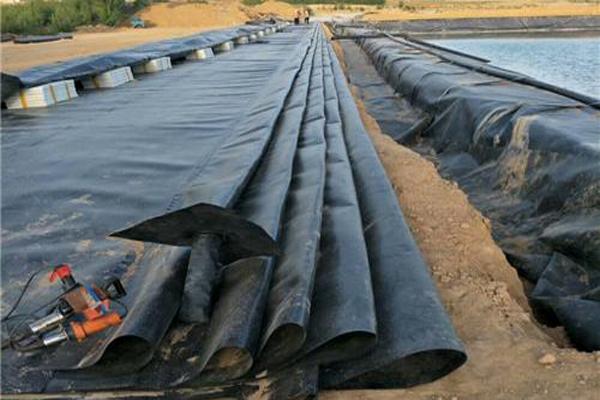

在環(huán)保、水利、建筑等行業(yè)中,HDPE(高密度聚乙烯)膜是常用的防滲材料,它的焊接質(zhì)量能夠關(guān)系到工程的整體防滲效果和長(zhǎng)期穩(wěn)定性。所以,HDPE膜焊接后的檢測(cè)工作非常重要。今天小編來(lái)聊一聊它要檢測(cè)哪些項(xiàng)目呢?

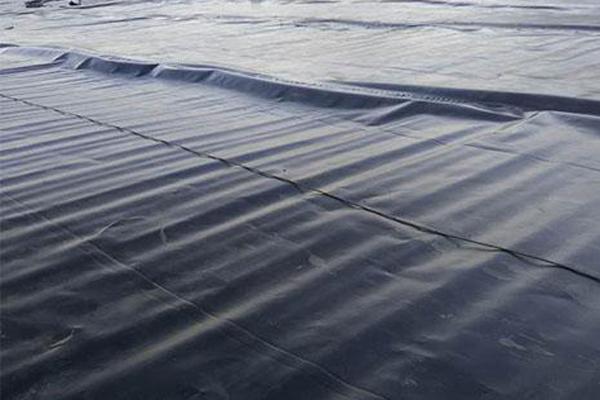

一、目視檢查
它主要通過(guò)直接觀察焊縫表面,檢查焊接質(zhì)量,包括焊縫的平整度、牢固度、美觀度以及是否存在裂紋、氣孔、漏焊、虛焊等缺陷。還要對(duì)T型焊縫、十字型焊縫等特殊部位的處理進(jìn)行仔細(xì)檢查,確保焊縫質(zhì)量符合設(shè)計(jì)要求。檢查人員還要關(guān)注基層是否干凈無(wú)雜物,以免對(duì)焊接質(zhì)量造成潛在影響。
二、充氣檢測(cè)
檢測(cè)時(shí),要把焊縫氣腔兩端封堵,然后向氣腔內(nèi)充入一定壓力的氣體(一般為0.15-0.20MPa),保持一段時(shí)間(如2分鐘以上)后觀察壓力表讀數(shù)是否穩(wěn)定。若壓力無(wú)明顯下降,則表明焊縫氣密性良好;若壓力下降明顯,則可能存在漏氣點(diǎn),要進(jìn)一步排查修復(fù)。不過(guò),HDPE膜材料柔軟易變形,允許在檢測(cè)過(guò)程中壓力有一定程度的下降(如不超過(guò)20%)。
三、氣壓檢測(cè)
氣壓檢測(cè)與充氣檢測(cè)類似,但更為嚴(yán)格。它主要針對(duì)熱熔焊接形成的雙縫焊縫,通過(guò)氣壓檢測(cè)設(shè)備對(duì)焊縫氣腔加壓至一定值(如250kPa),并維持一段時(shí)間(如3-5分鐘),觀察氣壓是否低于設(shè)定值(如不低于240kPa)。在焊縫的另一端開(kāi)孔放氣,觀察氣壓表指針是否能夠迅速歸零,以判斷焊縫強(qiáng)度和氣密性是否合格。
四、真空檢測(cè)
真空檢測(cè)是傳統(tǒng)的檢測(cè)方法,特別適用于擠壓焊接形成的單縫焊縫。檢測(cè)時(shí),在焊縫上涂上肥皂水,罩上五面密封的真空罩,然后用真空泵抽真空。當(dāng)真空罩內(nèi)氣壓達(dá)到一定值(如25-35kPa)時(shí),觀察焊縫是否有氣泡冒出,若無(wú)氣泡則表明焊縫無(wú)泄露,檢測(cè)合格。
五、電火花檢測(cè)
電火花檢測(cè)適用于地形復(fù)雜、難以進(jìn)行其它檢測(cè)的地段。檢測(cè)時(shí),在擠壓焊縫中預(yù)先埋設(shè)一條細(xì)銅線,利用高壓脈沖電源探頭在距離焊縫一定高度(如10-30mm)探掃。若焊縫無(wú)漏洞,則不會(huì)產(chǎn)生電火花;若出現(xiàn)電火花,則說(shuō)明該處有漏洞,要進(jìn)行修復(fù)。
六、破壞性測(cè)試
除了上述非破壞性檢測(cè)外,還要進(jìn)行破壞性測(cè)試以定量評(píng)估焊縫強(qiáng)度。測(cè)試時(shí),要按一定長(zhǎng)度取樣(如每1000m焊縫取一個(gè)1000mm×350mm樣品),進(jìn)行剪切試驗(yàn)和剝離試驗(yàn)。測(cè)試結(jié)果要符合相關(guān)標(biāo)準(zhǔn)規(guī)定的強(qiáng)度要求,這樣才能確保焊縫在長(zhǎng)期使用過(guò)程中能夠承受各種應(yīng)力作用而不發(fā)生破壞。
從上面可以看出,HDPE膜焊接后的檢測(cè)工作是確保工程質(zhì)量的重要環(huán)節(jié)。通過(guò)目視檢查、充氣檢測(cè)、氣壓檢測(cè)、真空檢測(cè)、電火花檢測(cè)以及破壞性測(cè)試等多種手段的綜合運(yùn)用,可以全面評(píng)估焊縫質(zhì)量,及時(shí)發(fā)現(xiàn)并修復(fù)潛在問(wèn)題。
Demand feedback
