如今，在防滲工程中，復合土工膜已經取代了過去的材料，成為最廣泛使用的防滲材料。那么，它是通過怎樣的設計原理實現的呢？為何它能夠達到如此出色的防滲效果呢？今天小編就來給大家講一講，下面大家一起來看看吧。

復合土工膜防滲體結構包括基面、復合土工膜、保護層和塊石（或混凝土）護坡四層構成，現將每一層的設計分述如下：

1、基面設計

為了防止復合土工膜上的填土層滑動，增加保護層的穩定性，我們會將上游鋪膜壩殼的表面進行臺階式開挖。每個臺階的高度差為0.3米，水平寬度根據坡度比例確定。斜坡的設計比例為1：1.0。開挖完成后，我們會清除表面的磚塊、石塊和樹根等雜物，并使用拍板將表面壓實，使其平整。

2、復合設計

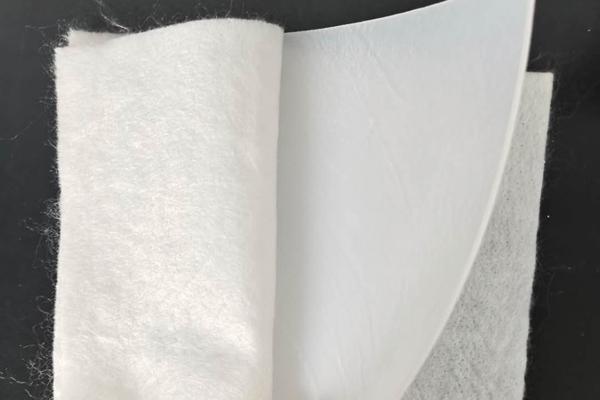

根據周頭水庫的具體情況和產品的主要特點，我們決定采用WCD-1型二層布一層膜的復合土工膜進行設計。

3、保護設計

復合土工膜的防滲效果取決于施工和運行過程中塑料膜的完好程度。為了預防人畜踐踏和動植物破壞，并減少光熱作用對復合土工膜的影響，需要鋪設保護層。由于復合土工膜是高分子化纖聚合物制成的，因此需要特別避免直接陽光照射。

一般要按照下式進行近似估算，以保護層顆粒的直徑大小不至于太大，避免刺破復合土工膜。

4、塊石(或砼)護坡：塊石(或砼)護坡是防滲體的最后一道防線，可以保護整個防滲體不受水的侵蝕和破壞。塊石(或砼)護坡的設計需要考慮其高度、形狀、尺寸和材料等因素，以確保其防水、防紫外線和抗拉強度。

式中：d——保護層土料的最大顆粒直徑；

k——安全系數，本工程取k=5；

[σ]——復合土工膜的抗拉允許強度[σ]=5.5Mpa；

p——承受最大水頭，取P=0.1Mpa；

——復合土工膜厚度，取 =0.2mm（為塑膜厚度）。

將上述各數據代入上式得：

為了保障安全，我們要求實際土料的最大顆粒直徑d不能超過6mm。因此，在這個項目中，我們將采用通過篩子篩制的粉質粘土，并且其它要求與壩體土料填筑要求相同。保護層的厚度為200mm，其中下面100mm使用經過篩選的土料，而上面100mm使用未經篩選的土料。對于未經篩選的土料，我們需要挑出較大的石塊和其他雜物。

5、護面設計

由于壩坡面是一種用來擋住水流的建筑物，必須能夠承受風浪的壓力，因此必須采取措施來保護其表面。為此，本工程的設計選擇了干砌大塊石來作為護面材料。

護面石塊必須具備堅固、緊實、長期耐風化的特性，同時還需要具備一定的重量和強度，以承受風浪和水流的壓力和沖刷。

護面塊石的重量及Q及護面厚度參照《堤防工程設計規范》GB50286—98）中附錄D.3的方法確定。計算公式：

式中：Q——主要護面層護面塊石個體質量

rb——人工塊石的重度（KN/m3） rb=24KN/m3

r——水的重度 r=10KN/m3

H——設計坡高 H=

KD——穩定系數，KD=5.5

t——塊石護面層厚度

n——護面塊石層數n=1

c——系數 c=1.4

m——斜坡坡度

經計算：Q=48kg，t=0.29m，取干砌塊石護面厚度t=0.3m。

為了防止風浪和水流將壩殼保護層中的粘土顆粒帶走，我們在塊石護面下面鋪設了一個厚度為0.1m的碎石墊層，這個墊層同時也起到反濾層的作用。

以上就是今天的內容，感謝各位的閱讀和觀看，期望對各位有所助益，歡迎大家致電咨詢。
